应用范围 |
17AM-D+PTC型热保护器是17AM-D热保护器的一种派生产品,主要应用于吸尘器、粉碎机、搅拌机、割草机、电动工具等电机的过热、过流保护。 |
|
结构及保护原理 |
17AM-D+PTC型热保护器在17AM-D热保护器基础上设置了发热元件,该发热元件与保护器触点形成并联电路,当保护器起控触点分离后,发热元件两极得到110V以上电压后发热,使得触点保持在分离状态,当主机切断电源后,发热元件停止发热,保护器经过一定时间的降温后方可自动复动。因而保护器也同时具有断电保护、延时保护功能,其保护器功能更可靠、完全。 |
|
额定动作温度对照表 |
额定温度规格的动作、复位温度范围对照表参见17AM-D热保护器,70-150℃,每5℃一档,在25℃环境下,保护器在动作后,且未断电的条件下不会自动复位,在断电后并延时20-30秒后实现自动复位。 |
|

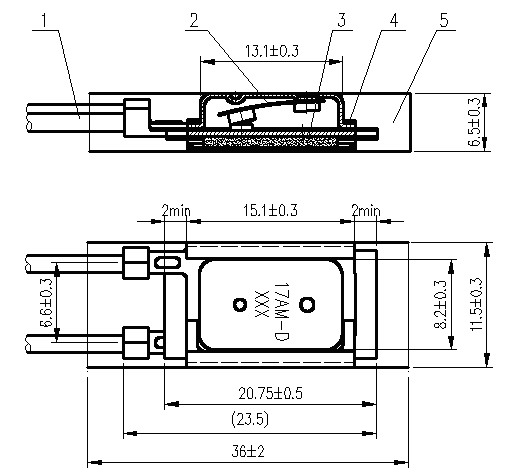

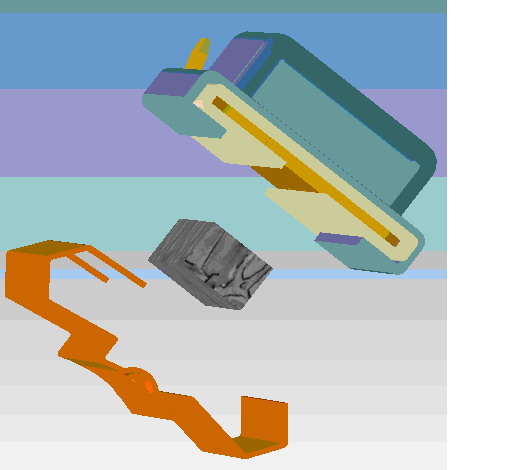

结构图 |
|
|
1.导线 2.17AM-D热保护器 3.PTC发热元件 4.安装卡 5.套管 |
|
触点容量 |
17AM-D+PTC在下列条件下可以达6000次以上动作 |
电压 |
125V-AC |
250V-AC |
电流 |
16A |
8A | |
